一、絕緣操作桿材料要求：
絕緣操作桿的桿材應由合成材料制成，合成材料可用無機或人造纖維加強，其外觀顏色可由用戶確定。其密度不應小于1.75g/cm3，吸水率不大于0.15%，50Hz介質損耗角正切不大于0.01。
二、絕緣操作桿 結構及規格要求：
1、 絕緣操作桿由桿頭、絕緣部分和握手部分構成，結構圖見圖1。

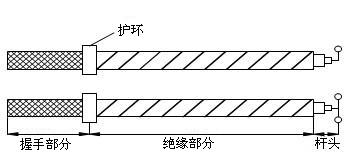

圖1 絕緣操作桿結構圖
2、 桿頭可以由金屬或絕緣材料制成，用來直接接觸帶電設備。根據工作需要，桿頭可做成不同的樣式，裝在桿的頂端。桿頭的長度在滿足工作需要的情況下，應盡量做得短些，滿足表1 中所列的數值，一般不超過10cm，以避免由于過長而在操作過程中造成相間短路或接地短路。
3、絕緣操作桿列的數值。
表1 絕緣操作桿長度的要求
|
電壓等級（kV） |
最短有效絕緣長度 |
桿頭長度 |
握手部分長度 |
|
10 |
≥0.70 |
≤0.10 |
≥0.60 |
|
35 |
≥0.90 |
≤0.10 |
≥0.60 |
|
110 |
≥1.30 |
≤0.10 |
≥0.70 |
|
220 |
≥2.10 |
≤0.10 |
≥0.90 |
|
500(DC) |
≥3.50 |
≤0.10 |
≥1.00 |
|
500 |
≥4.00 |
≤0.10 |
≥1.00 |
|
800(DC) |
≥6.90 |
≤0.10 |
≥1.00 |
4、 握手部分為操作人員握持的部分，其材質與絕緣部分相同，與絕緣部分以護環、顏色或其它明顯標志相隔開。根據電壓等級的不同，握手部分長度不應小于表1中所列的數值。
5 、絕緣操作桿應有醒目且牢固的型號標識。
6、 桿頭可采用固定式或拆卸式接頭，固定式的接頭應為高強度材料制成，端部和邊緣應加工成圓弧形，無論固定式還是拆卸式連接都應緊密牢固。
7 、絕緣操作桿的總長度由最短有效絕緣長度、金屬接頭長度和握手部分長度的總和決定，其各部分長度應符合表1的規定。
三、絕緣操作桿電氣性能要求
1、 受潮前、后的電氣特性
制造絕緣操作桿的桿材應進行300mm長試品的1min工頻耐壓試驗，包括受潮前和受潮后的試驗。試品在100kV工頻電壓下的泄漏電流應符合表2的規定。
表2 試品工頻耐壓試驗及泄漏電流允許值
|
標稱外徑 |
試品電極間
距離 |
1min工頻
耐壓試驗 （kV） |
泄漏電流（µA） |
受潮前 |
受潮后 |
|
不大于≯ |
|
管材 |
30及以下 |
300 |
100 |
10 |
30 |
|
32～70 |
15 |
40 |
注：試驗中記錄最大電流 、以及電流與電壓之間的相差角Ф 、Φ ＞50°(管）或40°(棒)。 |
2、 工頻耐壓性能
制造絕緣操作桿的桿材應能耐受相隔300mm的兩電極間1min工頻電壓試驗。在100kV工頻電壓下應滿足無滑閃、無火花或擊穿，表面無可見漏電腐蝕痕跡，無可察覺的溫升等要求。
